EQUIPOS ACTIVOS

Hub

También denominado concentrador. Cuando se transmiten señales eléctricas por un cable, se produce una degeneración proporcional a la longitud del cable, lo que se denomina Atenuación. Un hub es un simple dispositivo que se añade para reforzar la señal del cable y para servir de bus o anillo activo.

Normalmente, un repetidor no modifica de ningún modo la señal, excepto amplificándola para la transmisión por el segmento de cable extendido. Básicamente las características de un repetidor son las siguientes:

Define la topología lógica de la red

Sirve para definir la topología física estrella dentro de un cableado estructurado, cuando se utiliza cable de cobre trenzado.

Regenera las señales de red para que puedan viajar más lejos

Se usa principalmente en sistemas de cables lineales como Ethernet

Bridge (Puente)

El puente es el dispositivo que interconecta las redes y proporciona un camino de comunicación entre dos o más segmentos de red o subredes. El Bridge permite extender el dominio de broadcast, pero limitándole dominio de colisión. Algunas razones para utilizar un puente son las siguientes:

Para ampliar la extensión de la red o el número de nodos que la constituyen.

Para reducir el cuello de botella del tráfico causado por un número excesivo de nodos unidos.

Para unir redes distintas y enviar paquetes entre ellas, asume que ejecutan el mismo protocolo de red.

Enrutador

Los enrutadores conectan redes tanto en las áreas locales como en las extensas, y cuando existen más de una ruta entre dos puntos finales de red, proporcionan control de tráfico y filtrado de funciones. Dirigen los paquetes a través de las rutas más eficientes o económicas dentro de la malla de redes, que tiene caminos redundantes a un destino. Son uno de los equipos más importantes dentro de una red, así como son el núcleo del enrutamiento de Internet. Es uno de los equipos que más adelantos tecnológicos a sufrido, adaptándose a los avances en los protocolos y a los nuevos requerimientos en servicios. Estos equipos, ya no sólo transportan datos sino que también han incluido la posibilidad de transportar aplicaciones antes no presupuestadas, como la voz. La voz sobre IP emerge como una tecnología muy prometedora, y los routers son los protagonistas en esta avanzada.

EQUIPOS PASIVOS

Fibra óptica:

La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el núcleo de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.

Su uso es muy variado: desde comunicaciones digitales, pasando por sensores y llegando a usos decorativos, como árboles de Navidad, veladores y otros elementos similares. Aplicaciones de la fibra monomodo: Cables submarinos, cables interurbanos.

El servicio de conexión a Internet por fibra óptica, derriba la mayor limitación del ciberespacio: su exasperante lentitud. El propósito del siguiente artículo es describir el mecanismo de acción, las ventajas y sus desventajas.

Para navegar por la red mundial de redes, Internet, no sólo se necesitan un computador, un módem y algunos programas, sino también una gran dosis de paciencia. El ciberespacio es un mundo lento hasta el desespero. Un usuario puede pasar varios minutos esperando a que se cargue una página o varias horas tratando de bajar un programa de la Red a su PC.

La fibra óptica permite aumentar la velocidad de conexión a la red, y aumenta la velocidad de descarga, Una ventaja de los sistemas de fibra óptica es la gran distancia que puede recorrer una señal antes de necesitar un repetidor para recuperar su intensidad. En la actualidad, los repetidores de fibra óptica están separados entre sí unos 100 km, frente a aproximadamente 1,5 km en los sistemas eléctricos. Los amplificadores de fibra óptica recientemente desarrollados pueden aumentar todavía más esta distancia.

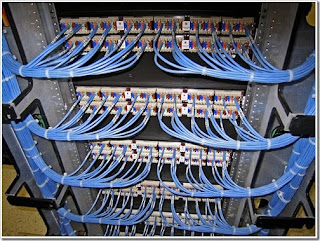

PATCH PANEL

Los llamados Patch Panel son utilizados en algún punto de una red informática donde todos los cables de red terminan. Se puede definir como paneles donde se ubican los puertos de una red, normalmente localizados en un bastidor o rack de telecomunicaciones. Todas las líneas de entrada y salida de los equipos (ordenadores, servidores, impresoras... etc.) tendrán su conexión a uno de estos paneles. En una red LAN, el Patch Panel conecta entre si a los ordenadores de una red, y a su vez, a líneas salientes que habilitan la LAN para conectarse a Internet o a otra red WAN. Las conexiones se realizan con “patch cords” o cables de parcheo, que son los que entrelazan en el panel los diferentes equipos.

Jack/ conector:

Las tarjetas de sonido de los ordenadores comunes utilizan este tipo de conectores, siempre de tipo hembra, al que hay que conectar los altavoces u otros dispositivos por medio de un conector macho Jack de 3,5 mm de diámetro. En el caso de los ordenadores, como tienen varios conectores de este tipo, se utiliza un código de colores para distinguirlos:

-  Verde: salida de línea estéreo para conectar altavoces o cascos

-  Azul: entrada de línea estéreo, para capturar sonido de cualquier fuente, excepto micrófonos

-  Rosa/Rojo: entrada de audio, para conectar un micrófono

Los ordenadores dotados de sistema de sonido envolvente 5.1 usan además estas conexiones:

-  Gris: salida de línea para conectar los altavoces laterales

-  Negro: salida de línea para conectar los altavoces traseros

-  Calabaza: salida de línea para conectar el altavoz central o el subwoofer (subgrave)
